RSR6600 4-ašies Scara robotas
Aprašymas
Techniniai parametrai

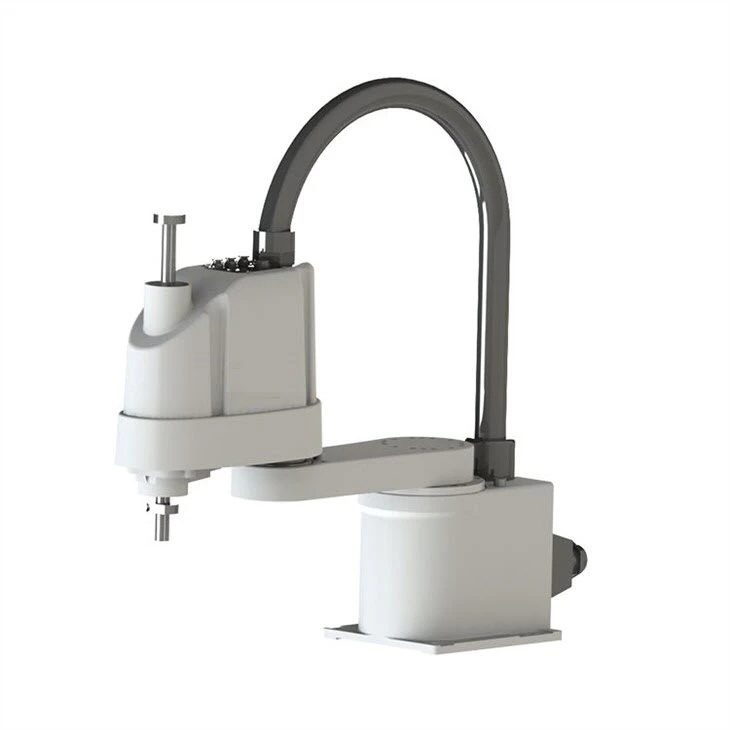

Produkto pristatymas4 ašių scara robotas
RSR6600 serijos scara robotai yra mažo dydžio, didelio tikslumo ir gana lanksčios judėjimo. Pirmoji ir antroji serijos ašys yra panašios į žmogaus rankas, gali būti greitai išdėstytos ir orientuotos plokštumoje, o pasiekusios ribotą erdvę gali atsitraukti.
4-axis Scara Robot DesignParametras
Modelis | 6600 RSR | |
Laisvės laipsniai | 4 | |
Naudinga apkrova | 6kg/2kg | |
| Pakartokite padėties nustatymo tikslumą | ±0.02 mm | |
Maks. darbinis spindulys | 600 mm | |
Judėjimo diapazonas | J1 | ±132 laipsniai |
J2 | ±150 laipsnių | |
J3 | 0-200mm | |
J4 | ±360 laipsnių | |
Maksimalus greitis | J1 | 375 laipsniai /s,6,54rad/s |
J2 | 600 laipsnių /s,10,46rad/s | |
J3 | 1111 mm/s | |
J4 | 2000 laipsnių /s,34,88rad/s | |
Leistinas inercijos momentas | J4 | {{0}}.12 kg ㎡/0,01 kg ㎡ |
| Leidžiamas sukimo momentas | J4 | 4,23 Nm |
Išorinė aplinka | Temperatūra | 0 laipsnis -45 laipsnis |
Drėgmė | 20%-80% | |
| Išmokykite pakabuko kabelio ilgį | 8m | |
| Mašina- Maitinimo dėžutės prijungimo kabelio ilgis | 3m | |
| I/O parametrai | Kaiščiai: 32 kontaktų įvestis (ir NPN, ir PNP), 32 kontaktų išvestis (NPN); | |
| Body Reserved Signal Line | 12 kontaktų (aviacijos kištukas) | |
| Pneumatinis vamzdis | 3*Φ6 | |
| Baterijos talpa | 0.73kVA | |
| Nominali galia / įtampa / srovė | 0.58 kW / vienas AC220 V / 3,1 A | |
Apsaugos lygis | IP54 | |
Montavimo būdas | Žemė, aukštyn kojom, šonu | |
Mašinos / maitinimo dėžutės svoris | 21,5 kg / 10,65 kg | |
Keturių ašių „Scara“ roboto savybės
1. Aukštos kainos našumas
Tai nebrangus bendros paskirties pramoninis robotas, kurį galima perprogramuoti tvarkymui ir surinkimui, o išlaidas galima susigrąžinti vienerius metus.
2. Ilgas gyvenimas
Pritaikius didelio tikslumo didelio standumo harmoninį reduktorių, tarnavimo laikas gali siekti kelis dešimtmečius. Vieną kartą investavo, naudojosi daugelį metų
3. Didelis greitis
Naudojant mažą perdavimo santykį, didelio tikslumo reduktorių; ciklo laikas yra labai mažas, o greičiausias ciklo laikas gali siekti 0.4S
4. Aukšta integracija
Integruota signalo linija ir trachėja yra prijungti ir paleisti, nereikia sudėtingų laidų, o vidinis kabelis neslysta, o tai ilgą laiką gali išlaikyti gedimų dažnį.
5. Didelis tikslumas
Be didelio tikslumo harmonikų reduktorių naudojimo, naudojami importuoti didelio tikslumo rutuliniai varžtai ir rutuliniai sraigtai, o pakartojamumas pabaigoje siekia ±0,01 mm
6. Didelis tikslumas
Be didelio tikslumo harmonikų reduktorių naudojimo, naudojami importuoti didelio tikslumo rutuliniai varžtai ir rutuliniai sraigtai, o pakartojamumas pabaigoje siekia ±0,01 mm
7. Didelis standumas
Dėl linijinės skersinės ašies galinėje charakteristikų jis turi gerą tvirtumą Z kryptimi, o tai ypač tinka montavimo darbams.
8. Didelė naudingoji apkrova
Maksimali naudingoji apkrova gale yra 6 kg, kuri gali lengvai reaguoti į elektronikos pramonės taikomųjų programų rinką
4-Ašies „Scara Robot“ judesio diapazonas ir išoriniai matmenys
Testo rezultatai
Tikslumas: „Scara Robot“ pakartojamumas pasiekia tokį patį lygį kaip ir užsienio robotų;
Greitis: Įrengtas 2 serijos sistema, jis gali pasiekti tokį patį greitį kaip užsienio robotai
