RBR610 liejimo robotas

HuazhongCNC RBR serijos robotas yra specialiai sukurtas kaip liejimo robotas, skirtas paimti ir įdėti medžiagą į plastiko liejimo mašiną. Siekiant susidoroti su aukšta liejimo dalių temperatūra iš liejimo mašinos, HuazhongCNC RBR robotas yra sukurtas su aukštu apsaugos lygiu. Kita vertus, kadangi liejimo mašina visada yra aukštai, o robotą reikia pastatyti aukštoje vietoje, RBR robotą galima lengvai pakabinti ant santvaros, kad būtų galima paimti ir sudėti dalis liejimo mašinai. RBR serijos robotas buvo plačiai naudojamas tokiuose sektoriuose kaip automobilių dalių įpurškimas, mašinos įpurškimo dalių pakrovimas ir iškrovimas.

Siųsti užklausą

Pokalbis dabar

Aprašymas

Techniniai parametrai

Formavimo roboto RBR610 pristatymas

Priekinės klasės aukštos kokybėsotection versija, specialiai sukurta stiklo staklėms, plokščioms šlifavimo staklėms, graviravimo ir frezavimo staklėms ir kitoms staklėms. Įpurškimo formavimo robotas RBR610 sukurtas taip, kad atlaikytų bet kokią vandens purškimo ar panardinimo kryptį, o priekinės rankos dalies apsaugos klasė yra IP67.
Naujos kartos RBR610 liejimo roboto ranka, pagrįsta BR serija, yra toliau optimizuota ir atnaujinta, pasižyminti didesniu greičiu, didesne apkrova ir aukštesne apsaugos laipsniu.

RBR610 Molding Robot

Formavimo roboto privalumai

1. Aukštas apsaugos lygis: priekinis roboto rankos galas yra iki IP67, kuris gali susidoroti su sunkiomis sąlygomis, pvz., aukšta temperatūra liejimo mašinoje.

2. Lengvas: robotas sveria tik 61 kg, daug lengvesnis nei robotas su tokia pačia apkrova. Taigi, jei reikia, jį galima lengvai pakabinti ant santvaros.

3. Maža darbo vieta mažiau 0.06㎡

RBR610 Molding Robot space

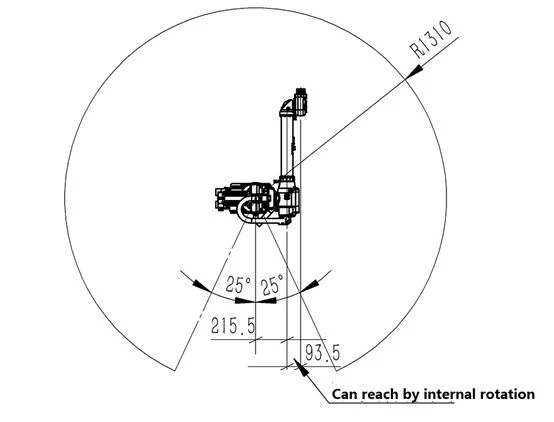

4. Lankstus ir efektyvesnis: BR610 liejimo robotas gali pasiekti nurodytą vietą per vidinį ir išorinį sukimąsi, todėl kelionės judesys tampa lankstesnis ir efektyvesnis.

RBR610 Molding Robot

Molding Robot Arm Techniniai parametrai

Pramoninis robotas		RBR610
Laisvės laipsnis		6
apkrova		10 kg
Maksimalus darbinis spindulys		1310 mm
Pakartojamumas		±0.05 mm
Judėjimo diapazonas	J1	±155 laipsnių
	J2	-178 laipsnis / -2 laipsnis
	J3	+120 / +420 laipsnis
	J4	±190 laipsnių
	J5	±150 laipsnių
	J6	±360 laipsnių
Vardinis greitis	J1	3,56 rad/s, 204 laipsniai/s
	J2	3,05 rad/s, 175 laipsniai per sekundę
	J3	4,19rad/s, 240 laipsnių/s
	J4	5,48rad/s,314 laipsniai/s
	J5	4,19rad/s, 240 laipsnių/s
	J6	8,38 rad/s, 480 laipsnių/s
Maksimalus greitis	J1	4,19rad/s, 240 laipsnių/s
	J2	4,36ad/s,250 laipsnių/s
	J3	5,23 rad/s, 300 laipsnių/s
	J4	6,84rad/s,392 laipsniai/s
	J5	5,23 rad/s, 300 laipsnių/s
	J6	10,46 rad/s, 600 laipsnių/s
Leistinas inercijos momentas	J6	0.15 kg㎡
	J5	0.42 kg㎡
	J4	0.42 kg㎡
Leidžiamas sukimo momentas	J6	12,7 Nm
	J5	20,4 Nm
	J4	20,4 Nm
Taikoma aplinka	Temperatūra	0-45 laipsnis
	Drėgmė	20%-80%
	Kiti	Venkite kontakto su degiomis, sprogiomis ar ėsdinančiomis dujomis ir skysčiais. Laikyti atokiai nuo elektroninio triukšmo šaltinių (plazmos).
Instruktoriaus kabelio ilgis		8 metrai
Korpuso ir spintelės jungties ilgis		3 metrai
I/O parametrai		Skaitmeninis kiekis: 32 įvestis, 31 išvestis
Baterijos talpa		3kVA
Nominali galia		2,4 kW
Nominali įtampa		Vienfazis AC220V
Nominali srovė		13A
Kūno apsaugos laipsnis		IP54, priekinis svirties galas IP67
Montavimo būdas		Įrengimas ant žemės, atvirkštinis montavimas, šoninis montavimas, savavališkas montavimas
Kūno svoris		61 kg
Valdymo spintos apsaugos laipsnis		IP53
Valdymo spintos dydis		500 (platus) x 270 (storas) x 530 (aukštas) – stovi ir guli
Valdymo spintos svoris		38 kg
