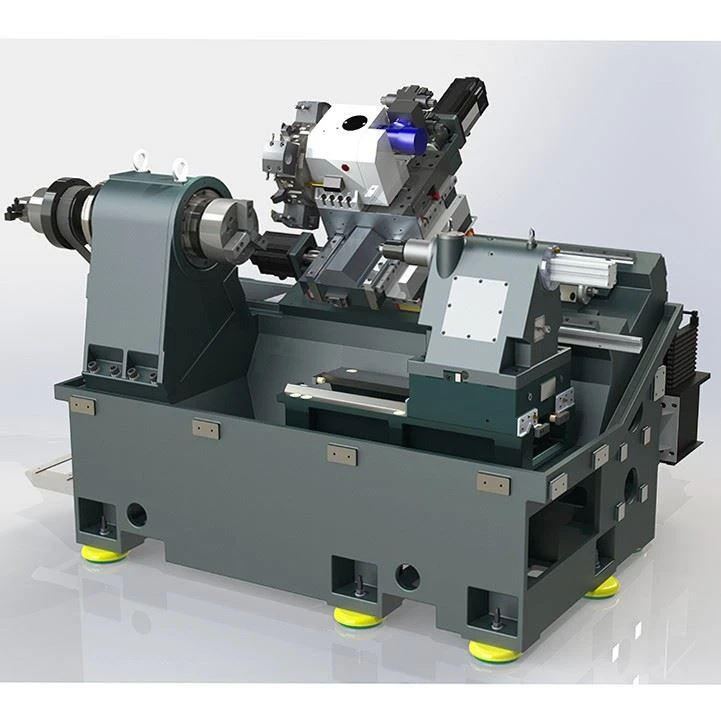

CNC horizontali staklės mašina

Veleno DĖŽUTĖ

1. Jis turi 30 laipsnių pakreipimą ir yra tas pats su mašinų lova (geras pjovimo stiprumas ir geresnis standumas)

2. Veleno įrenginys priima didelio standumo labirinto plombą.

3. Veleno variklis tiesiogiai vairuoja pagrindinį veleną, kad suktų per diržą , o paleidimas yra greitas ir stabilus.

Balnas ir skaidrė

Šio staklės balnas yra integruotai liejamas su didelio tankio ketaus, o skaidrių plokštė ir įrankio poilsis dedami ant balno. Stumdoma plokštė ir įrankio poilsis juda ant balno, naudodami importuotus 35 matuoklių linijinius rutulinius kreipiklius. Judėjimą X ašies kryptimi lemia servo variklis, tiesiogiai prijungtas prie rutulio varžto per elastingą sukabintuvą. Varžtas naudoja importuotą didelio tikslumo rutulinį varžtą. Didelis tikslumas ir tikslus perdavimas.

Lakštinio metalo apsauga

1. Mūsų pačių lakštinio metalo gamybos linija, kurios produkcija yra 150 vienetų.

2. Apsauga (nėra vandens nuotėkio)

3. Vidinė apsauga palaipsniui mažina triukšmą.

Chuck

Standartinis šio staklės chuck yra Taivanas 8 colių tuščiaviduris hidraulinis chuck su φ210 specifikacija. Kitos hidraulinių laikiklių ir cilindrų specifikacijos taip pat yra neprivalomos.

Hidraulinė ir tepimo sistema

Hidraulinis alyvos bakas yra už lovos ir yra izoliuotas nuo išorinio pasaulio apsauga. Hidraulinės alyvos bake yra oro aušinimo įtaisas. Standartinė konfigūracija priima Kinijos ir užsienio bendros įmonės centralizuotą kiekybinę automatinę tepimo sistemą.

Aušinimo ir chip konvejerio sistema

1. Lustiniai konvejeriai yra visi automatiniai lustų konvejeriai, o lusto konvejerio paleidimą ir sustabdymą galima valdyti M komandomis. Be to, pagal vartotojo reikalavimus staklių išdėstymui lusto konvejeris gali pasirinkti šoninį arba galinį montavimą.

2. Naudojamas importuotas didelio srauto ir didelio kėlimo aušinimo siurblys. Aušinimo vanduo yra tiesiogiai prijungtas prie įrankio laikiklio aušinimo vandens prievado po to, kai jis ištraukiamas iš aušinimo siurblio, ir purškiamas per įrankio laikiklio antgalį, kad būtų užtikrintas dalių ir įrankių aušinimas ir tepimas, siekiant užtikrinti ruošinio apdorojimo tikslumą ir pagerinti įrankio tarnavimo laiką.

3. Aušinimo dėžutė ir lusto konvejeris yra atskirti nuo šeimininko, kad būtų užtikrintas staklės tikslumas nuo šilumos pjovimo įtakos.

Bokštelis

Jis priima Taivano hidraulinį bokštelį. Bokštelis yra hidrauliškai varomas, naudojant firminius alyvos variklius, tylus, didelis greitis, didelis sukimo momentas ir greitas įrankio keitimo greitis, todėl bokštelio veikimo atsakas yra greitesnis ir patikimesnis.

HNC808Di valdiklis

2-4 ašių valdiklis

10,4 col. spalvotas LCD ekranas

Išorinis PLC ir IO modulis

Parama NCUC, Ethercat autobusų protokolas

Palaikyti didelio tikslumo kodavimą

Palaikyti visiškai uždaryto ciklo valdymą

8000rpm didelės spartos standus bakstelėjimas

Sugadintas įrankio tikrinimas

Temperatūros kompensavimas

Techniniai parametrai

Pagrindinis tikslumas

Pagrindinė konfigūracija
