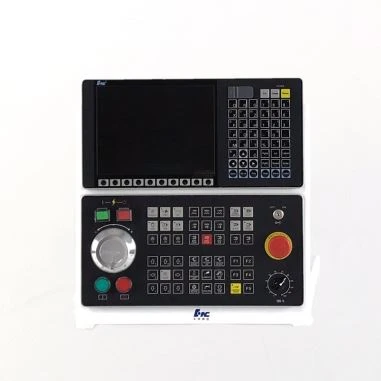

HNC{0}} Ethercat CNC valdiklis

HNC8 serijos EtherCAT CNC valdiklio specifikacijų lentelė

Pritaikyta populiarioms tekinimo ir frezavimo programoms

HNC8 visiškai skaitmeninė magistralės tipo aukštos kokybės CNC sistema skirta frezavimo ir tekinimo procesams, kad atitiktų įvairius taikymo poreikius: nuo standartinių frezavimo staklių ir paprastų apdirbimo centrų iki ciklo valdomų tekinimo staklių ir visų funkcijų CNC tekinimo staklių. .

Lengva derinti, paprastas valdymas

Derinimo funkcijų, tokių kaip paketinis derinimas, internetinė diagnostika, apdirbimo žurnalas ir HNC8 CNC sistema, integravimas suteikia galingą kasdieniam darbui ir programų redagavimui skirtą įrangą, supaprastindama vartotojo patirtį.

Naudojimo integravimo technologija

Tradicinė skaitmeninio valdymo sistema yra valdoma, o HNC8 EtherCAT cnc valdiklis daugiausia skirtas valdymui. Nuo valdymo iki valdymo sistemos integravimas pasiekia naują aukštį. HMI gali integruoti vietinius scenarijus, vietines dinamines bibliotekas, vietines programas ir debesų programas, naudojant įvairius integravimo metodus ir mažiau sunkumų.

Labai atvira

CNC sistemos atvirumas daugiausia atsispindi keturiais aspektais: aparatūros atvirumu, branduolio atvirumu, funkciniu atvirumu ir ekologiniu atvirumu. hnc848 sistemos aparatinės įrangos atvirumas atsispindi aparatinės įrangos pakeičiamumu; branduolio atvirumas atsispindi IEC61131PLC redagavimo įrankio integravime; funkcinis atvirumas atsispindi HMI, vartotojai gali kurti pasirinktinius funkcijų modulius; ekologinis atvirumas atsispindi debesų paslaugose. CNC sistema gali visiškai išnaudoti debesų išteklius.

HNC{0}} CNC valdiklio funkcijos

2-32 ašies valdymas;

Palaikomas NCUC, EtherCAT magistralės protokolas

Didelio greičio didelio tikslumo valdymas

Maks. pagreičio greitis yra 1,8 G (3G, kai sumontuotas tiesinis variklis)

Dviejų kanalų valdymas (pasirinktinai)

Dviejų ašių sinchronizavimo valdymas

Visiškai uždaros grandinės valdymas (optinės grotelės, magnetinės grotelės)

Palaikomas dvikryptis 20000 taškų žingsnio klaidų kompensavimas

Automatinis matavimas

Palaiko įvairias jutiklių sąsajas

Palaiko TCPIP, Ethernet ryšio protokolus

5 vienu metu valdomos ašys

5-automatinis ašies kalibravimas

5-ašies RTCP funkcija

Didelė apskrita interpoliacija

Hiperbolinė interpoliacija

5-ašies orientacijos apdirbimas

Dideli CNC staklių duomenys

Sugedusio įrankio aptikimas

Mašinos sveikatos apsauga

Technologinio proceso optimizavimas

Mobilus terminalas NC

Debesų paslauga

Temperatūros kompensacija

CNC tekinimo arba CNC frezavimo jungties schema

HNC818 CNC valdiklio prijungimo schema

Įvadas į HNC8 CNC sistemą

Didelio našumo CNC sistema HNC8, kurią sukūrė Wuhan Huazhong Numerical Co., Ltd (HNC), diegdama pagrindines technologijas, pasiekia tarptautinį pažangų lygį. HNC8 daugiausia naudojamas vidutinės ir aukštos kokybės CNC staklėse, tokiose kaip CNC tekinimo staklės, tekinimo centrai, CNC frezavimo staklės, vertikalūs apdirbimo centrai, horizontalūs apdirbimo centrai, gręžimo sriegimo centrai ir penkių ašių staklės, įskaitant energijos įrangą, automobilius. gamyba, laivų statyba, 3C, staklių transformacija ir kt. Tai plačiausiai naudojama buitinė aukštos kokybės CNC sistema

HNC8 yra nešiojamas ir pritaikomas įvairiose platformose, todėl galima toliau tobulinti. Jis palaiko tokius procesus kaip apdorojimas lazeriu, elektrinis apdorojimas ir šlifavimas, taip pat "pirmosios kartos CNC" produktai, tokie kaip plastiko mašinos ir spausdinimo mašinos. HNC8 yra pritaikomas.

Suderinamos standartinės staklės: tekinimo staklės, tekinimo centras, frezavimo staklės, apdirbimo centras, gręžimo-sriegio centras, graviravimo-frezavimo staklės, sudėtinės tekinimo-frezavimo staklės, penkių ašių staklės, kelių ašių / kanalų staklės.

Specialios mašinos: paviršiaus šlifavimo staklės, cilindrinio šlifavimo staklės, alkūninio veleno šlifavimo staklės, lenkimo staklės, greitaeigis perforatorius, plokščių žirklės, lazerinio apdirbimo staklės, akmens apdirbimo staklės, stiklo apdirbimo staklės ir medienos apdirbimo staklės.

HNC8 serijos EtherCAT CNC valdiklio specifikacijų lentelė

●: Standartinis ★: pasirenkamas ―: neprivalomas

HNC8 serijos taikymas

5-ašies staklės, tekinimo staklės, tekinimo staklės, VMC staklės, frezavimo staklės

HNC{{0}}.0 SMART FUNKCIJA

Viso gyvavimo ciklo mašinos apkrovos diagrama

Segmentuojant kiekvienos ašies švino varžtą pagal faktinę staklių padėtį, skaičiuojama sekcijos, kurioje yra kiekvienas segmentas, apkrova. Priekinio varžto būklę galima įvertinti remiantis statistika.

Sraigto būsenos modeliavimas ir įvertinimas naudojant CNC sistemos sąsają ir atitinkamus algoritmus.

„iNC-Cloud“.

Nuotolinis įrangos valdymas ir priežiūra

iNC-Cloud turi efektyvią nuotolinio įrangos valdymo ir priežiūros sistemą

Apdorojimo schema
